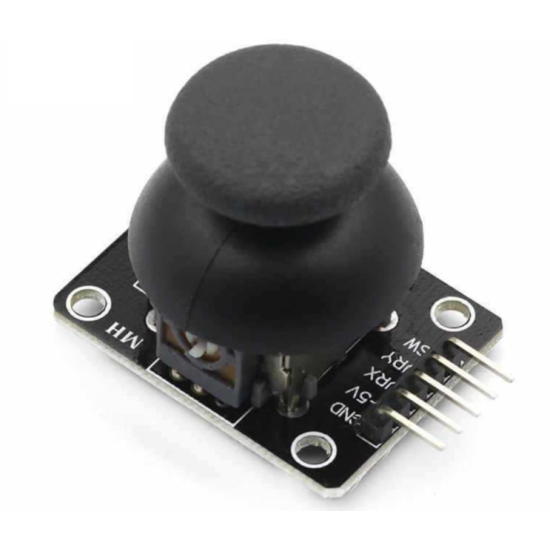

KY-023 Çift Eksenli XY Joystick Modül

Arduino veya diğer Mikrodenetleyici tabanlı projeniz için mükemmel bir joystick modülüdür. Bu modül, iki potansiyometreyi ve bir buton anahtarını ergonomik başparmak kubbeli sağlam bir mekanik pakette birleştirir. Motorları, servoları vb. kontrol etmek için mükemmeldir.

Potansiyometreler, joystick'in konumunu iki boyutlu olarak takip eder ve düğme, aşağı doğru yapılan basınca yanıt verir. Yaylar, joystick'i tekrar orta konuma gelmesini sağlar.

TEKNİK ÖZELLİKLER

•X ve Y konumunu okumak için 2 x 5K Potansiyometre

•1 x Normalde Açık Anlık Anahtar (Joystick üzerinde aşağı doğru basınç uygulandığında kapanır)

•Standart 0,1" merkezlerde açıkça işaretlenmiş pinlere sahip basit 5 pinli arayüz.

•Boyutlar: 4X2.6X3.2CM

• Pin Çıkışlar:

oGND : toprak,

o+5V : DC 5 V giriş,

oVRx : analog data 1. eksen,

oVRy : analog data 2. eksen,

oSW : buton kontrol.
