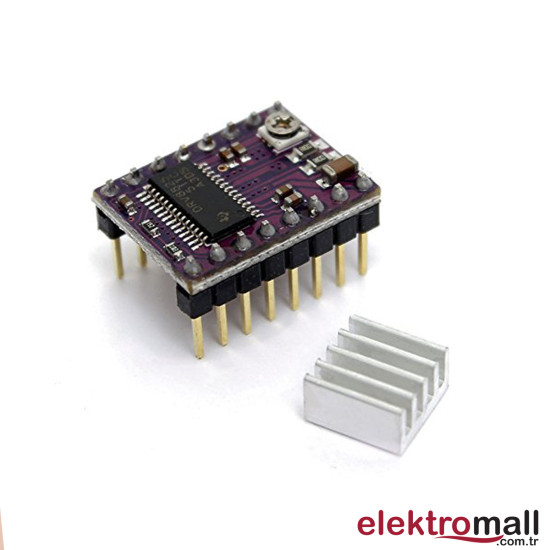

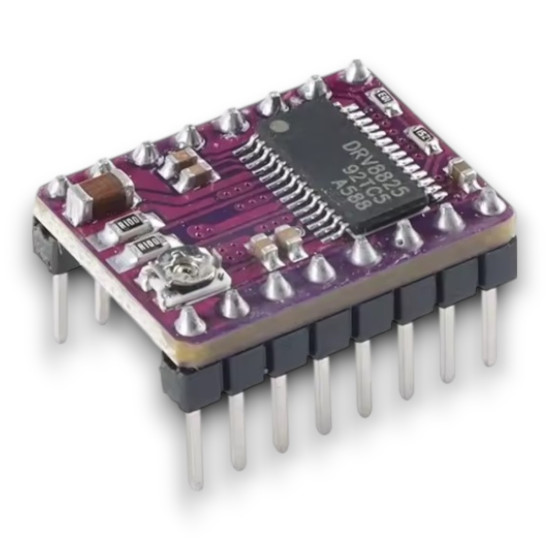

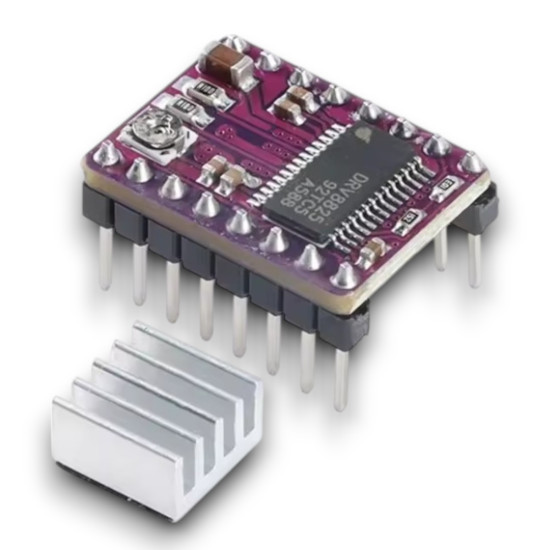

DRV8825 Step Motor Sürücü Modülü
- Stok Durumu: Stokta
- SKU: DRV8825-STP-MSRCX1
Taksit Seçenekleri
90,25TL
Vergiler Hariç: 75,21TL
DRV8825 Step Motor Sürücü genellikle 3D yazıcılar, CNC makineleri ve robotik projelerde kullanılan popüler bir step motor sürücü modülüdür. Aşağıda DRV8825’in teknik özelliklerini detaylı olarak bulabilirsin:
Özellik ve Açıklama
Motor Tipi Bipolar step motorlar (2 fazlı)
Çalışma Gerilimi (Motor beslemesi - VMOT) 8.2V – 45V
Logic Gerilim (VDD) 3V – 5.5V
Maksimum Akım (tek bobin için) 1.5A sürekli, 2.2A pik (ek soğutma ile)
Microstepping (Mikro adımlama) 1, 1/2, 1/4, 1/8, 1/16, 1/32
Akım Sınırlama Potansiyometre ile ayarlanabilir
Aşırı Akım Koruması Var
Aşırı Isınma Koruması (Thermal Shutdown) Var
Alçak Gerilim Koruması (Undervoltage Lockout) Var
Geri EMF Koruması (Back EMF) Harici diyotlar önerilir
Step ve Direction Girişleri TTL uyumlu (Arduino vb. ile doğrudan çalışır)
PCB boyutu (genellikle modül için) Yaklaşık 15mm x 20mm
Notlar:
Soğutucu (heatsink) kullanılması önerilir, özellikle 1A üzeri akımda.
Motor akımı, modül üzerindeki potansiyometre ile ayarlanmalıdır.
DRV8825, A4988'in gelişmiş bir versiyonudur. Daha yüksek voltaj ve daha hassas mikro adım desteği sunar.
