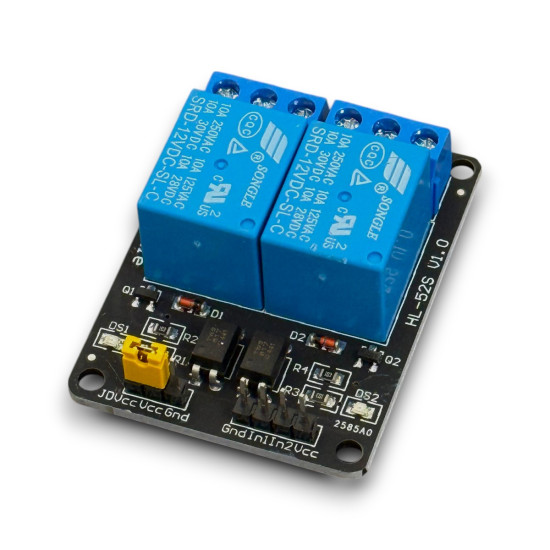

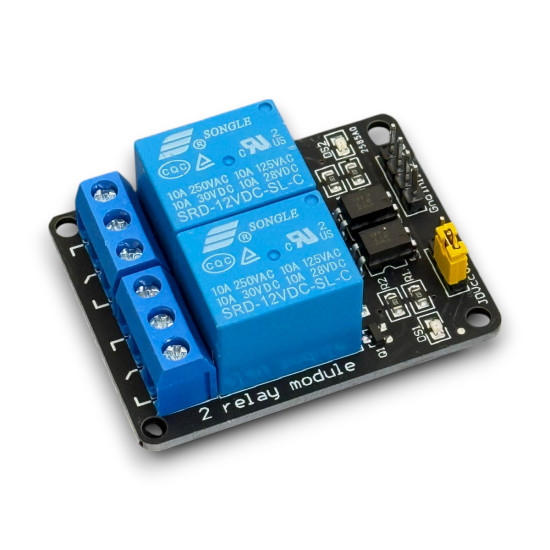

Röle Modülü - 2 Kanal 12v Arduino
- Stok Durumu: Stokta
- SKU: VA-MLRA12002-X1
Taksit Seçenekleri
83,06TL
Vergiler Hariç: 69,22TL
İşte 2 Kanal 12V Röle Modülü (Arduino Uyumlu) için genel teknik özellikler:
Teknik Özellikler
Özellik Açıklama
Kanal Sayısı 2 (iki röle)
Çalışma Gerilimi 12V DC
Röle Tipi Elektromekanik
Röle Gerilim Değeri 12V DC (bobin)
Maksimum Anahtarlama Gerilimi 250V AC / 30V DC
Maksimum Akım Kapasitesi 10A (AC veya DC, röleye bağlı)
Çıkış Tipi NO (Normalde Açık), NC (Normalde Kapalı), COM (Ortak Uç)
Giriş Kontrol Voltajı Genellikle 3.3V – 5V TTL (Arduino uyumlu)
Giriş Bağlantısı IN1, IN2 (her kanal için giriş pini)
Optoizolatör Evet (girişler izole edilmiştir, daha güvenli)
LED Göstergesi Her kanal için durum LED'i (röle aktif olduğunda yanar)
Boyutlar Yaklaşık 50mm x 40mm x 20mm (değişebilir)
Montaj Delikleri Evet (vidalama için delikler mevcuttur)
Bağlantı Açıklamaları
Pin Adı Görevi
VCC 12V DC güç girişi (röle bobini için)
GND Toprak hattı
IN1 Röle 1 kontrol girişi (Arduino dijital pinine bağlanır)
IN2 Röle 2 kontrol girişi
COM Ortak uç (bağlantı yapılacak ana akım hattı)
NO Normalde açık (enerji verildiğinde kapanır)
NC Normalde kapalı (enerji verildiğinde açılır)
