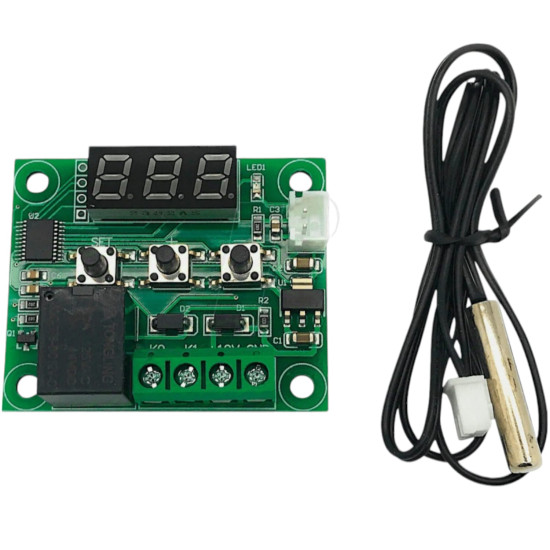

W1209 Dijital Termostat Sıcaklık Kontrol Devresi Sensörlü

Kullanım Talimatları

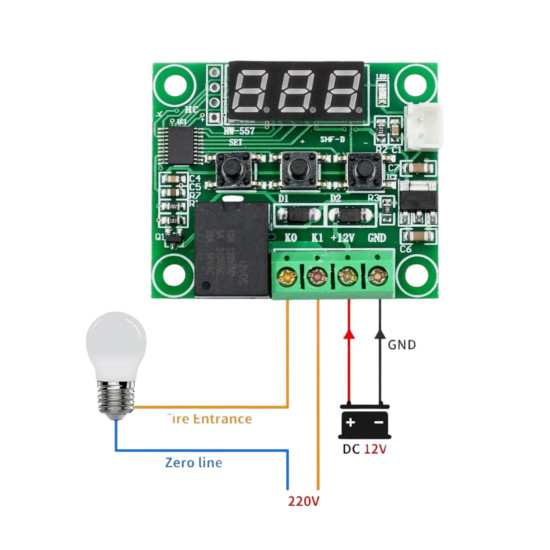

• Güç kaynağını ve yükü bağlayın, denetleyiciye tedarik edebilirsiniz,

•  ölçülen sıcaklık olarak gösterilir w,

• SET düğmesine basın, ekran sıcaklığı yanıp söner,

• İstenilen sıcaklığı ayarlamak için - tuşuna basın,

• Ayarladıktan sonra geri dönüşü onaylamak için SET basın,

• Kontrolör, röleyi kapatarak otomatik olarak gerçekleştirir

• Işıklar, LEDdurum açıklamaları:

• Gösterge: kapalı röle kapalıdır, daima rölenin kapalı olduğunu gösterir.

• LED: LL'nin sensörün açık olduğunu gösterir, HH aralık dışında olduğunu gösterir, termostat röleyi kapatmaya zorlanacaktır, ekran - yüksek sıcaklık koruması olarak.


Teknik parametreler:

Sıcaklık kontrol aralığı:-50 ~ 110 ° c

Çözünürlük:-9.9 ~ 99.9 zaman 0.1 ° c diğer sıcaklık aralığı 1 ° c

Sıcaklık ölçüm doğruluğu: 0.1 ° c

Kontrol doğruluğu: 0.1 ° c

Histerezis doğruluğu: 0.1 ° c

Yenileme hızı: 0.5 S

Giriş gücü: DC 12 V

Ölçüm girişi: NTC (10 K 0.5%) su geçirmez sensör

Çıkış: 1 röle çıkışı, kapasite = 20A 125VAC, 20A 14VDC

Çevre gereksinimleri:-10 ~ 60 ° c nem 20%-85%

Boyutu: 48.5*40mm

Tüm makinenin güç tüketimi: sessiz akım:  10MA çekme akımı:  65MA
