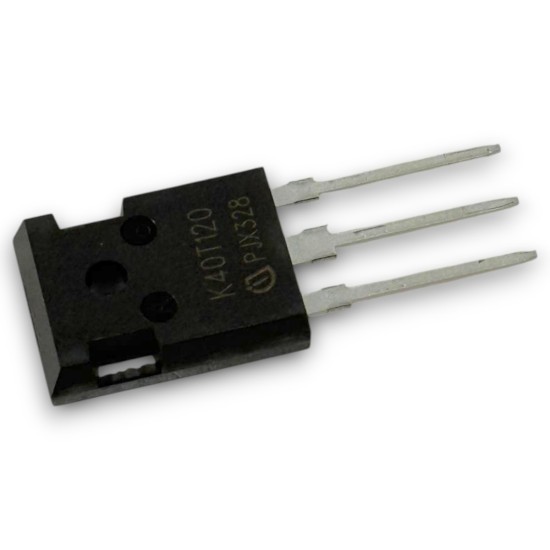

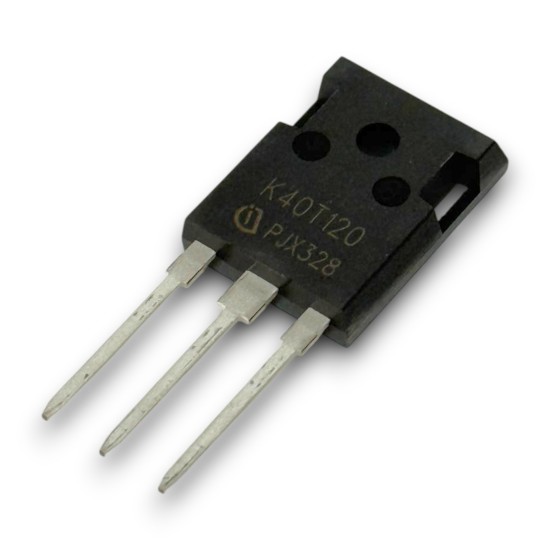

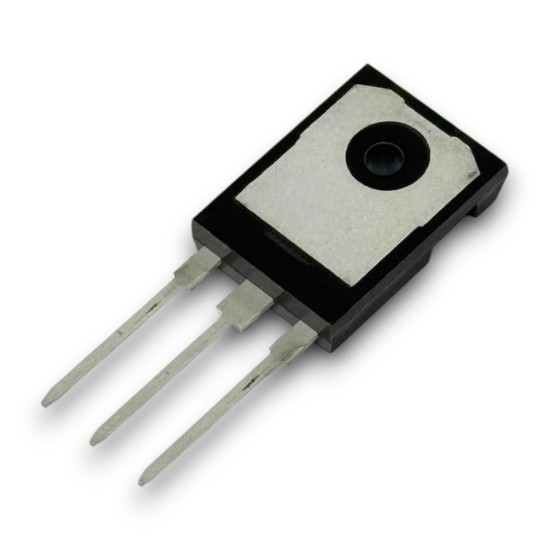

IKW40T120 (K40T120) TO-247-3 75A 1200V 270W IGBT Transistör - 1 Adet
- Stok Durumu: Stokta
- SKU: K40T120-IGBT-1200V-X1
Taksit Seçenekleri
561,03TL
Vergiler Hariç: 467,53TL
Teknik Özellikler:
Maks. kolektör-emitter gerilimi: (V<sub>CE</sub>) 1200 V
Sürekli kolektör akımı: (25 °C) 75 A
Sürekli kolektör akımı: (100 °C ortamda) 40 A
Pulsed (tekil) kolektör akımı: 105 A (tp sınırlı)
Maks. güç dağılımı: (TC = 25 °C) 270 W
Maks. gate-emitter gerilimi: (V<sub>GE</sub>) ± 20 V
Kısa devre dayanma süresi: (short-circuit withstand time) 10 µs (V<sub>GE</sub>=15 V, VCE ≤ 1200 V, Tj ≤ 150 °C)
Çalışma sıcaklığı: (junction) - 40 °C + 150 °C
Diğer Özellikler & Avantajlar
Düşük VCE(sat) değeri: Bu, iletim sırasında düşen voltajı ve dolayısıyla güç kayıplarını azaltır.
Düşük gate-charge ve hızlı anahtarlama (low switching losses) - bu da anahtarlama (switching) devreleri için avantaj sağlar.
Pozitif sıcaklık katsayısı (positive temperature coefficient) - bu sayede birden çok IGBT paralel bağlandığında akım paylaşımı daha stabil olur.
Düşük EMI (elektromanyetik girişim) - özellikle güç elektroniği uygulamaları için önemlidir.
Bu IGBT / güç transistörü genellikle aşağıdaki uygulamalarda tercih edilir:
Frekans konvertörleri (inverter / sürücü devreleri).
UPS (kesintisiz güç kaynakları) ve güç kaynaklı cihazlar.
Motor kontrol devreleri, inverterler, endüstriyel elektronik devreleri vb. yüksek voltaj / akım gerektiren güç devreleri.
Yüksek Dayanıklılık: Kısa devre dayanımı ve geniş güvenli çalışma alanı (SOA) ile zorlu koşullar altında bile güvenilirliğini korur.
Entegre Hızlı Diyot: Hızlı ve yumuşak toparlanma özelliğine sahip entegre bir anti-paralel diyot içerir.
Endüstri Standardı Kılıf: TO-247 kılıfı, iyi termal yönetim ve mevcut tasarımlarla uyumluluk sağlar.
